Substitut d'anneau brisé

Je possède un Globe 530.4 depuis presque 1 an et j'ai apporté quelques modifications pour permettre de mâter et démâter plus rapidement.

En quelques mots, voici les 2 principales modifications. Elles consistent toutes les 2 à éviter de passer 5 minutes à se casser les ongles sur les anneaux brisés de pied de mât et d'emmagasineur de foc.

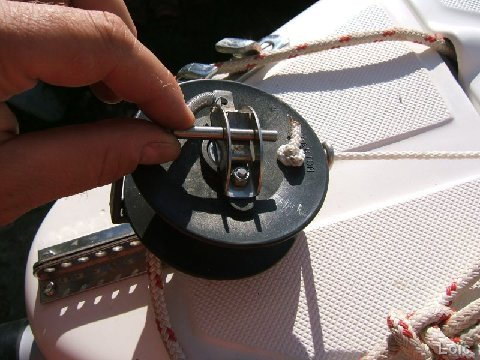

Emmagasineur de foc

Il s'agit d'une goupille inox usinée sur un tour afin de créer 2 petites gorges l'empêchant de glisser.

Une lame ressort inox (récup d'une fixation de girouette) garde en pression l'oeil du câble de foc contre l'axe.

il faut moins de 2 secondes pour mettre et retirer le câble.


Pied de mât

J'ai réalisé un petit boîtier en nylon avec une goupille inox et un ressort.

On accroche le pied de mât ou on le retire en quelques secondes seulement.

De Loïc, juin 2008



Comments

Gyls29
13 posts

1 on Jul. 12 2008


Attention à la fragilisation

Bonjour,

Concernant votre système pour l'emmagasineur de foc, je voudrais attirer votre attention sur le fait que l'usinage des 2 gorges crée une concentration de contrainte à cet endroit. Sachant que c'est celui qui travaille le plus en cisaillement, je pense qu'il faut surdimmensionner la goupille de départ, et bien suivre son évolution dans le temps, en cas d'apparition de fissure visible à l'oeil ou alors de torsion de la goupille il faut changer au plus vite au risque de se prendre le mât sur le nez...
Fred-L(Paulo)
4 posts

2 on Dec. 13 2008


Anneau brisé (moins de manip) !!!

Pour ma part, je laisse le cable d'étai fixé sur l'emmagasineur en permanence. Le cable est lové dans la baille à mouillage pendant le transport. l'autre extrémité est attaché à la drisse de l'étai lors du mattage par une manille. plus de problème d'anneau brisé à mettre en place sur l'étai king king large smile
