Dessiner une carène en 3D

Comme pour un bateau réel, on commence par construire la coque. De manière grossière s'il s'agit uniquement d'illustrer un concept. Plus précisément si l'objectif est de reproduire fidèlement une coque existante.

Dans les 2 cas, on utilise le même logiciel (DELFTship) mais pas la même méthode.




Installation du logiciel



Commencez par télécharger et installer le logiciel DELFTship à partir du site de son éditeur. Il existe une version professionnelle payante (150 € en 2007), mais la version gratuite suffit amplement.

Explications détaillées en cliquant ici.

N'oubliez pas de télécharger également la documentation en français. Explications détaillées en cliquant ici.





Dessiner rapidement une carène



La puissance de DELFTship (appelons-le DS pour se simplifier la prononciation) permet d'obtenir une jolie carène en quelques secondes. Il suffit de définir quelques paramètres comme la longueur, la largeur … et le tour est joué.

Explication détaillée en cliquant ici.





Modifier une carène



Si la carène obtenue en quelques secondes possède bien les caractéristiques générales de votre projet (longueur et largeur adéquate), son dessin est peut être un peu trop éloigné de l'idée que vous vous en faisiez...

Qu'à cela ne tienne, il vous suffit de modifier cette carène. En quelques clics de souris, vous pouvez retoucher l'inclinaison de l'étrave, affiner la flottaison, élargir le tableau arrière ou reculer le maitre-beau.

Explication détaillée en cliquant ici.







Recopier une carène existante

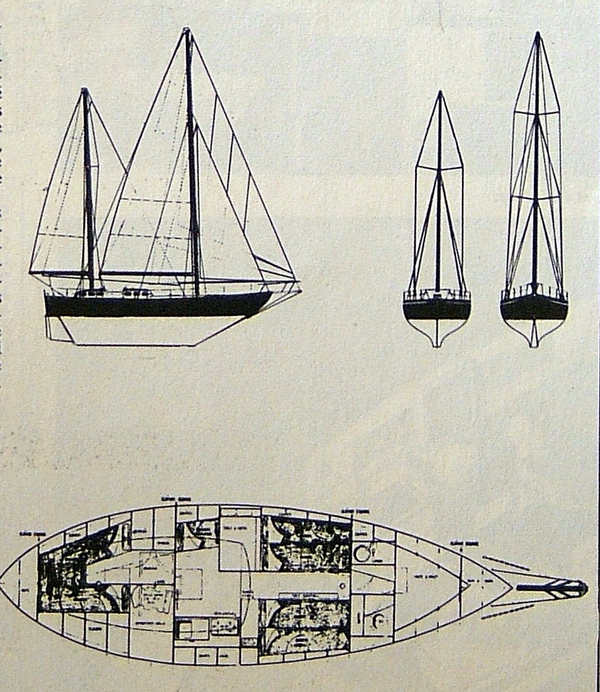

Si vous voulez obtenir une coque s'approchant assez fidèlement d'un bateau existant, il est alors nécessaire de se procurer des images de la coque vue de profil, vue de haut et vue de face.

Explication détaillée en cliquant ici.



Si la précision recherchée est importante, dans ce cas, il vous faudra les mêmes vues avec les couples dessinés.

Muni de ces images, on s'appuie sur des fonctions spécifiques de DS qui permettent de modifier la coque afin de la faire correspondre avec la silhouette du bateau réel.

Sommaire du didacticiel

Comments

avatar
Patrickm
77 posts

1 on Sep. 13 2007


ça y est donc : Nautical trek est "payant" !? Je ne peux pas visualiser l'intégralité de l'article ! Ok, Jean-Marc, je vais cracher au bassinet; de toute façon j'ai pas le choix; je suis devenu accro à ce site large smile
avatar
Patrickm
77 posts

2 on Sep. 14 2007


Bonjour JM Grosse deception à propos de DS for free; pas de blème pour le dessin de la carène mais on ne peut aller plus loin : les compartiments, tanks et autres gadgets ne sont pas dispos - îcones grisées - dommage...
avatar
Jmarc S.
Associate, 1950 posts

3 inspired from Cessoim50 on Sep. 14 2007


Pas de problème pour dessiner la carène ? ça tombe bien, c'est pour cela qu'on va l'utiliser large smile Pour les modules de gestion des compartiments et réservoirs, c'est avant tout destiné à la conception de (gros) navires professionnels genre cargo... ça tombe bien, nous on n'en dessine pas ;) Ne pas oublier qu'il s'agit d'une version gratuite ( large smile ) bien adaptée à des amateurs comme nous. La version payante (professionnelle) est sinon proposée à un coût qui reste, ma foi, très raisonnable (150 €) comparée à d'autres logiciels professionnels
avatar
Patrickm
77 posts

4 inspired from Jmarc (Nautical Trek) on Sep. 15 2007


Bien compris ! alors tu nous diras peut être ce que tu utilises comme soft par exemple pour dessiner la "cabine pliante" large smile
Zef
0 post

6 inspired from Cessoim50 on Jan. 25 2009


Delftship free vs Vista

En fait, c'est compatible
Zef
0 post

5 on Dec. 7 2008


About windows Vista

Bazardé mon fidèle PC sous Windows, mais le nouveau, sous Vista, n'accepte plus grand chose, même pas Picture It ...

qu'en est-il pour DELFTship ?

ceci dit, Delft est une cité hollandaise ravissante remplie d'hydrauliciens doués
Fred

7 on Apr. 14 2009


Bongo 960

Bonjour,

1° je trouve le site vraiment intéressant!!! je m'y amuse comme un fou ;o)) 2° quelqu'un aurait-il les plans de formes du bongo 960 ou un voilier similaire?

merci

un autre accro large smile large smile
avatar
Eric17
5533 posts

8 inspired from Fred on Apr. 15 2009


Rigolo

Si c'est juste pour t'amuser, tu peux aller voir la photo du moule mâle du Django 770 sur le site de l'architecte Rolland (lien sous la rubrique 'architecte'). Tu devrais pouvoir en déduire une vue axonométrique et un plan 3D sans trop de difficultés. Puis un plan tout court. Et c'est une très jolie carène, avec ses entrées fines et son mini bouchain arrière.

Si tu veux spécifiquement un 9m & qq ... -> espionnage industriel, photos stéréophotogrammétriques sur une zone technique ... ou heures passées à baver d'envie, à caresser une coque à terre et à regarder 'comment ça passe dans l'eau', c'est pas forcément du temps perdu !
avatar
Eric17
5533 posts

9 inspired from eric17 on Apr. 15 2009


Je veux dire :

C'est pas toi qui es rigolo (ça j'en sais rien ;) ), c'est de passer des heures à se graver les formes d'une carène dans les plis du cerveau. Le côté sculpture : les logiciels ne font pas tout, à mon avis
Fred

10 inspired from eric17 on Apr. 16 2009


Merci

le django a effectivement une superbe carène! je me lance dans la sculpture 3d...
avatar
Elastique
Subscriber, 2 posts

11 on Apr. 26 2012


Arretes vives et plan de forme

bonjour

je ne trouve pas le moyen de remplacer un rayon de courbure de ma coque par une arrete vive

avez vous la solution ( je suis sur delftship gratuit ), et deuxieme question comment fait on pour avoir

le plan de coupe



cordialement

zef

12 inspired from elastique on Dec. 13 2012


Arretes vives et plan de forme

@ Elastique : exact, avec ma version 2006 de DelftShip (Delft= célèbre université technique hollandaise à Delft, ship comme ship) impossible de faire des arètes latérales, ie. des bouchains; cependant j'ai vu sur un autre (?) site un quidam qui le fait, avec une version évoluée de DS + développé des panneaux.... à creuser

Peuwi

13 on Mar. 17 2013


Bouchain

Il suffit de sélectionner une arrète, et dans le menu d'édition, rubrique arrête, choisissez "plier".

Et, hop, un bouchain.

jyb

14 on Nov. 11 2013


DELFTship est la version commerciale de Freship qui est gratuit

il est sous windows, mais fonctionne également sous Linux avec Wine
