Trek+Ultra trimaran version 5

* Cette version du Trek+Ultra se base sur le Trokril 21 pour développer un concept original de cockpit transformable en carré à 2 niveaux…

Il s'agit de poursuivre sur les idées développées dans la version 4 mais en les adaptant sur un bateau existant afin de minimiser le coût de l'outillage (moules déjà existants) et le délai de réalisation.

Je lorgne sur le Trokrill 21 depuis que je l'ai découvert il y a quelques années (voir Avis sur Trokril 21). Dès les toutes premières esquisse du Trek+Ultra il y a plus de 3 ans, je m'inspirais déjà ce trimaran novateur qui n'en était encore qu'au stade du prototype (voir Présentation du Trek+Ultra (Trimaran version 1)).

Pourquoi le Trokril ?... Sa carène plate et exagérément large pour un multicoque lui confère 3 qualités appréciables en rando nautique familiale :

  • volume de stockage
  • capacité de charge
  • tirant d'eau minimum

Mais pour un tel programme, l'absence de dossiers dans la cockpit (pour le confort) et l'ergonomie discutable de la petite cabine (utilisable pour dormir ou stocker , c'est tout) sont pénalisants.

C'est seulement au début de cette année 2011 que le modèle de série du Trokril 21 a enfin été présenté au public (voir Présentation du Trokril 21).

J'ai pu constater de visu qu'il continuait d'être un candidat très intéressant pour le projet de Trek+Ultra :

  • forte capacité de charge
  • esthétique réussie
  • volume utile de la coque
  • faible tirant d'eau
  • étrave arrondie et porteuse

Cependant, l'objectif de ce projet n'est pas d'adapter tant bien que mal un bateau existant au programme de rando nautique "collectif" mais bien d'obtenir une embarcation parfaitement optimisée pour ce programme. Je n'ai donc pas hésité à imaginer les modifications, parfois importantes, qu'il conviendrait d'apporter à ce séduisant candidat.

Coque centrale

La première modification envisagée sur la coque centrale vise à supprimer les redans importants servant de banquette, en haut de la coque centrale.

Les objectifs de cette ablation sont :

  • moins de matière (poids et coût)
  • plus de largeur pour le couchage sur les trampolines
  • moins de largeur sur route

Une fois les bancs retirés, il faut utiliser les trampolines comme assise, comme proposée dans la version 4. Il est alors nécessaire d'étudier un système de protection contre les embruns... pour ne pas se retrouver les fesses constamment aspergées.

Visuellement, avec une coque centrale affinée, on obtient des proportions plus équilibrées entre coque centrale et largeur totale :


Il est peut être possible de sortir cette coque centrale à partir du moule existant en y ajoutant des pièces (plugs) tel que dessinés ci-contre en bleu.

Position des poutres

La modification suivante concerne la position des poutres :

La poutre avant est légèrement avancée (jusqu'à ce que les étraves des flotteurs s'alignent avec l'étrave de la coque centrale) tandis que la poutre arrière est légèrement reculée.

Le but est d'agrandir l'espace disponible entre les 2 poutres afin d'y installer 2 trampolines de la taille d'une couchette double.

On constate que l'on conserve malgré tout une jupe spacieuse de 80 cm de profondeur.

Par rapport au Trokril 21 d'origine, le rouf est un peu plus haut afin de s'asseoir plus confortablement dans la cabine.

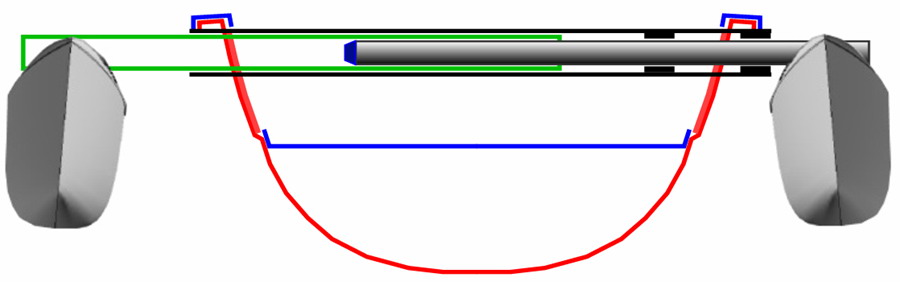

Cockpit "simple peau"


Comme pour l'Astus 18.2 (voir Découverte de l'Astus 18.2), la moitié arrière du pont (en bleu ci-dessous) se résume à un simple plancher au fond du cockpit, le bordé de la coque étant uniquement constitué par la coque.

Cela permet un gain significatif de matière (poids et coût) et l'exploitation de la largeur maximale pour le plancher du cockpit.

Une solution de vaigrage sur le bordé intérieur (de forme développable) reste à étudier.

Le concept du cockpit convertible


Un grand capot étanche (en vert) trône au milieu du cockpit.


Pour faciliter son étanchéité, le capot est surélevé de 5 cm. Il sert ainsi de cale pied en navigation.


Il permet d'accéder au volume de rangement disponible sous le plancher du cockpit. L'ouverture est suffisamment grande et le volume de stockage important pour pouvoir y stocker le moteur hors-bord ou une annexe à moitié dégonflée.

A l'escale, le capot est dégondé pour pouvoir être retiré. On obtient alors un carré de plein pied avec la cabine. Le bordé devient dossier et le plancher du cockpit sert maintenant d'assise.


A l'heure du repas, le capot est utilisé comme table pour 6 à 8 personnes.

Tente bimini de cockpit

A l'escale, un double bimini, installé transversalement, couvre le cockpit et le protège du soleil ou de la pluie. Il peut également être déployé en navigation pour se protéger des ardeurs du soleil car sa hauteur limitée lui permet de tenir sous la bome.

A l'escale, une toile additionnelle (en pointillé vert) permet de le fermer complètement en englobant les trampolines et la descente de la cabine. On obtient alors une grande tente étanche complétée par la cabine.

Lorsque le capot étanche du cockpit est retiré, on dispose de la hauteur sous barrot debout.

Par beau temps, on peut envisager de naviguer sans le capot afin de profiter d'assises plus confortables et d'une bonne hauteur sous barrot sous le bimini.


Une fois replié, le double bimini disparaît dans le cockpit.

Doubles dérives

Comme sur l'Astus 22, on dispose de 2 dérives latérales (en rouge) qui offrent les avantages suivants :

  • pas d'encombrement dans la cabine, ni dans le carré/cockpit
  • support structurel pour le plancher du cockpit
  • dérives courtes limitant le tirant d'eau et que l'on peut intervertir avec la pelle du safran, en cas de casse.


Noter la position des poutres qui libère la cabine et le cockpit.

Troisième poutre

La présence d'une 3ème poutre est nécessaire pour pouvoir fixer 4 trampolines bien tendus qui pourront servir de couchage.


Peu structurelle, elle évite au flotteur de se vriller en navigation. Fonctionnant comme un compas, elles permettent de déployer les flotteurs et mettre en tension les trampolines.

Système de repliage

On utilise des poutres coulissantes dissymétriques, comme sur l'Access 6 (voir Découverte de l'Access 6).

Dimensions en fonction de la largeur repliée choisie :

Replié

Déplié

Recouvrement

Couchage

250

430

40

132

255

445

40

140

On peut aussi opter pour des doubles poutres afin de réduire la largeur repliée tout en augmentant la largeur dépliée et la longueur de recouvrement (solidité) :

Replié

Déplié

Recouvrement

Couchage

240

475

55

145

Bout-dehors / Chèvre de mâtage

Pourquoi ne pas utiliser le bout dehors comme chèvre de mâtage ?...


Un bilan mitigé…

Ce plan est optimal sur 2 aspects : le poids du bateau (difficile d'imaginer plus dépouillé et donc plus léger) et sur le fardage de la tente à l'escale (qui se retrouve 50 cm plus basse que sur les autres plans).

Mais malgré toute son ingéniosité, il reste un point qui me chagrine avec ce plan, c'est la circulation. Tout semble fonctionner correctement sauf lorsque la table est installée (ce qui sera fréquent dès que l'on prépare à manger ou que quelqu'un veut écrire, dessiner, jouer au cartes,...).

D'une part, il ne sera pas évident de s'asseoir. Pour s'en convaincre, il suffit de faire l'exercice chez soi. Placez une chaise devant une table puis montez debout sur la chaise. Là, vous avez les pieds sur le plancher du cockpit. Essayez maintenant de vous attabler en vous asseyant sur la chaise. Vous comprendrez vite où ça coince sad

Ceux qui ont des grandes jambes devront s'asseoir au niveau du trampoline puis se glisser un cran plus bas en allongeant les jambes sous la table. Faisable mais pas top ergonomique.

D'autre part, une fois la table en place, il devient malaisé de passer de la cabine ou des trampolines à la jupe à l'arrière.

Pour contourner cette problématique, j'ai pensé installer la table (en dehors du repas) à un niveau au dessus sur le plancher du cockpit sur tribord (on s'y installe alors en s'essayant sur le trampoline tribord).


De cette manière, le "trou" au fond du plancher du cockpit, reste libre pour accéder à la cabine. Mais cela oblige à la descendre avec son chargement une fois le repas prêt et la vie sur plusieurs niveaux risque de s'avérer, à la longue, fatigante : je monte sur la jupe, j'enjambe la poutre arrière, je descends dans le "couloir-trou". De là, j'enjambe le passage vers la cabine ou je grimpe d'un niveau pour m'attabler sheepish

Ceux qui ont les genoux fragiles vont le sentir en fin de week-end. Et je ne vous parle pas de celui qui prépare le repas et doit aller récupérer une cuillère stockée sous le plancher de cockpit !

Une autre option consisterait à élargir le "trou" central pour pouvoir y caser une table peu large et conserver un petit passage. On évite ainsi de répartir la zone de vie sur plusieurs niveaux. Mais dans ce cas, la profondeur des assises se retrouve réduite (moins confortable et moins de place de stockage en dessous). Et lorsque tout le monde doit s'attabler, il faut remplacer la table étroite par la table large après avoir transférer toutes les affaires posées dessus sheepish

En conclusion, si ce plan est très bien optimisé en terme de poids du bateau et de fardage de la tente abri, le problème de circulation identifié le rend insuffisamment ergonomique pour une utilisation avec un équipage nombreux sur plusieurs jours.
