Modification d'un emmagasineur pour l'utiliser avec une drosse continue

De l'avantage d'en avoir deux ..

Mon Astus était équipé à l'origine de deux mécanismes d'enroulement Ronstan identiques, l'un utilisé en stockeur pour le foc, l'autre en emmagasineur pour le gennacker.

Si je me suis à peu près accomodé du premier, le foc ne demandant pas beaucoup de tours pour être roulé, j'ai vite remisé le second après quelques misères et essais infructueux pour trouver le bon réglage et il a été remplacé par un système à poulie crantée et drosse continue.

Mais ces quelques mois ayant été plus propice aux cogitations qu'aux navigations, je me suis dit qu'il serait pas mal aussi d'avoir le même type d'enroulement pour le foc et d'éviter ainsi de faire toujours attention lors du mâtage au nombre de tours restant dans le tambour. Et que, puisque j'en avais un qui ne servait plus, je pouvais le démonter pour voir comment il était fait et éventuellement le sacrifier pour essayer de le transformer en stockeur à drosse continue.

Le démontage est simple, cinq rivets à faire sauter avec un forêt de 5mm, deux qui bloquent le tambour en rotation et trois qui solidarisent les deux joues; jusque là, retour en arrière encore possible...

La face intérieure des joues possède un biseau, donc si la gorge finit en V, cela devrait coincer la drosse et fonctionner malgré le manque de crans, un peu comme sur la tête d'un winch.

Séquence nostalgie : ça me rappelle la Mobymatic de ma jeunesse avec sa courroie trapézoïdale et la gorge de la poulie moteur qui se resserrait quand la vitesse de rotation augmentait, faisant du coup augmenter le diamètre ..

 Retour au réel, je me lance dans la modification :

Les épaulements sont coupés à 3mm environ, puis poncés à plat jusqu'à obtenir 2mm; Les deux joues réassemblées par trois boulons, on obtient un tambour ou plutôt un réa de poulie dont la gorge fait 6mn à la périphérie, puis diminue jusqu'à 4mm en approchant de l'axe.

Le fond de la gorge est percé (4mm) .... VOIR COMMENTAIRE "comment faire plus simple" ..... pour pouvoir rebloquer le réa en rotation sur la partie supérieure inox. Attention, il faut trouver la bonne position entre les trois boulons des joues et percer selon un diamètre en face des trous existants dans l'inox.

Il faut ensuite encastrer les têtes de vis dans le fond de la gorge. La tentative faite avec un forêt de 6mm échoue, mais on a droit – théoriquement – à trois essais et le second sera le bon. J'ai repercé, puis démonté le réa et posé une vis sur le plastique après l'avoir chauffée pour obtenir les quatre demi-empreintes.

Plutôt que remonter le réa de suite, il est plus facile de mettre en place la joue inférieure, puis les deux vis anti-rotation et leur écrou sur l'axe inox (sans les serrer), puis de coiffer le tout avec la joue supérieure et de mettre les trois boulons à la fin quand les têtes de vis sont bien en place.

Serrage final et il ne reste plus qu'à redresser le bras qui porte le filoir où passeront les deux brins de la drosse et tordre la patte avant juste contre le réa.

Avec une drosse de 6mm et une tension raisonnable obtenue par 20 cm de sandow sur la poulie arrière, il n'y aucun glissement.

Derniers essais, avec un levier de 50cm passé dans le U supérieur, je ne fait pas riper le cordage; et c'est toujours ok même réa copieusement arrosé (à l'eau douce, je n'ai pas poussé le vice jusqu'à saler l'eau !).

Cette modification ne changeant rien sur la résistance structurelle (je n'ai pas touché à la partie émerillon inox), je vais sereinement la mettre en service sur l'étai pour rouler le foc.

Résultat des tests in situ à suivre.. Il y aura peut-être un problème de tenue de la drosse qui peut sortir facilement de la gorge quand elle n'est pas en tension .. à voir. La souplesse relative des joues ne devrait quant à elle pas poser de problème, c'est même un avantage pour le coincement.

Pour le foc, je pense aussi pouvoir faire l'économie de l'épissure sans surépaisseur car un tour étant obtenu avec moins de 20 cm de débattement, un noeud sur un drosse de 2 fois 6 mètres permettra de faire 30 tours !

Pour le gennacker par contre, l'épissure resterait nécéssaire et le déroulement "à la volée" (sur mon modèle "grand luxe", la drosse détendue patine sur le réa) ne marchera pas bien, vu le principe de coincement. A voir aussi ...

Pourquoi faire compliqué quand on peut faire ... compliqué ?

Après un contact téléphonique avec "The Master" qui s'inquiétait de la souplesse des joues, j'ai pensé que les deux rondelles découpées du tambour pouvaient servir à rigidifier les joues sus-dites. Voici donc une version 20.2 de la modification où la ré-utilisation des rondelles permet de s'affranchir du percement des vis anti-rotation puisqu'on peut utiliser les trous existants.

La rondelle non percée est ré-utilisée en dessous, celle qui est percée est remise en partie haute et un boulon va assurer la fonction anti-rotation .. voir les photos pour  plus de détails.

Le montage est provisoire, il reste à fraiser les êtes de vis et à mettre des boulons freinés mais le principe reste le même.

Montage final

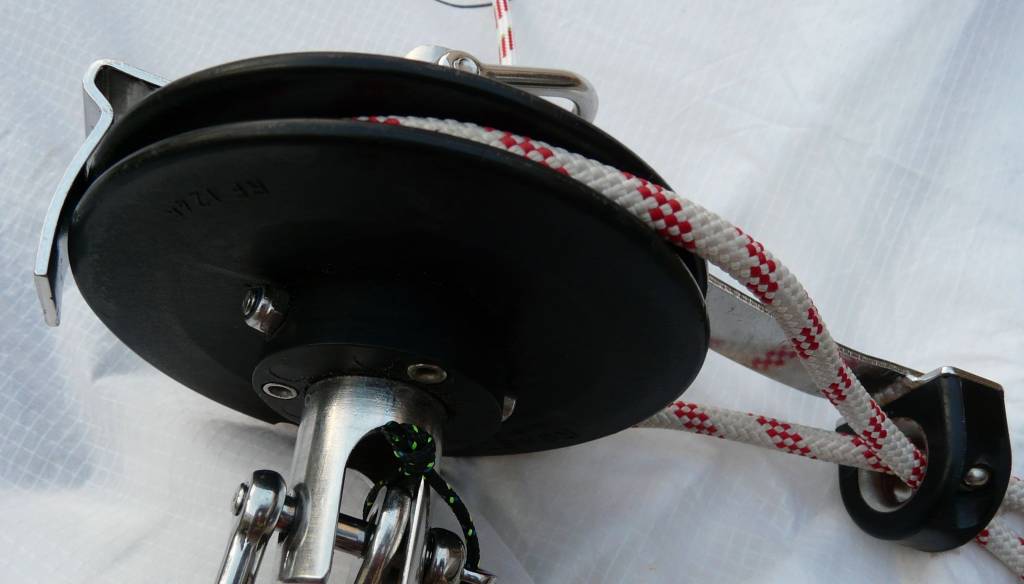

Photos du montage final en réutilisant les joues et les rivets ..

La circuit de drosse est claqué sur celui du gennacker, poulie et sandow de mise en tension, le tout amovible.

Passage de la boucle de drosse

Le petit détail qui change tout : Comme la patte avant est rapprochée au maximum des flasques pour éviter à la drosse de quitter son logement, il faut un système qui permette de l'insérer et de la retirer.

La gorge magique !

Normalement elle n'est nécessaire que sur la partie supérieure, mais comme bien sûr j'ai oublié de la creuser avant de solidariser les joues, la lime "queue de rat" a mangé les deux cotés.

Pour mettre en place la drosse continue, il suffit de passer sa partie "avant"  (celle sans la poulie) dans le pontet, puis la partie "arrière" dans l'oeil formé, jusqu'au bout ...

L'oeil va ensuite faire le tour par dessous et vient buter contre l'étai.

Il ne reste plus qu'à passer la drosse sous la patte avant en l'escamotant dans la gorge et le stockeur / enrouleur / emmagasineur est prêt pour le service.

Testé et approuvé

Après plusieurs sorties, dont une avec pas mal de vent, je peux conclure : adopté, définitivement pour le stockeur de foc, la drosse ne glisse pas sur la poulie (ou plutôt la poulie ne patine pas sur la drosse) et c'est vraiment super de ne pas se poser de questions lors du mâtage sur le nombre de tours qu'il reste foc enroulé ou déroulé.
