Matage et mise à l'eau d'un Astus 22.1

Voici la séquence illustrée des opérations de matage et de mise à l'eau d'un trimaran Astus 22.1

On commence par retirer les sangles à cliquet qui maintiennent fermement le bateau sur sa remorque. On retire la plaque d'immatriculation et les 2 rallonges qui permettent de la fixer à la remorque. Fixer le câble électrique déconnecté suffisamment haut sur la remorque pour qu'il ne puisse pas tomber dans l'eau lors de la mise à l'eau.

La grosse sangle arrière passe juste derrière les poutres.  Elle fait le tour de la traverse arrière de la remorque, à droite puis et à gauche, comme indiqué par les flèches bleues.

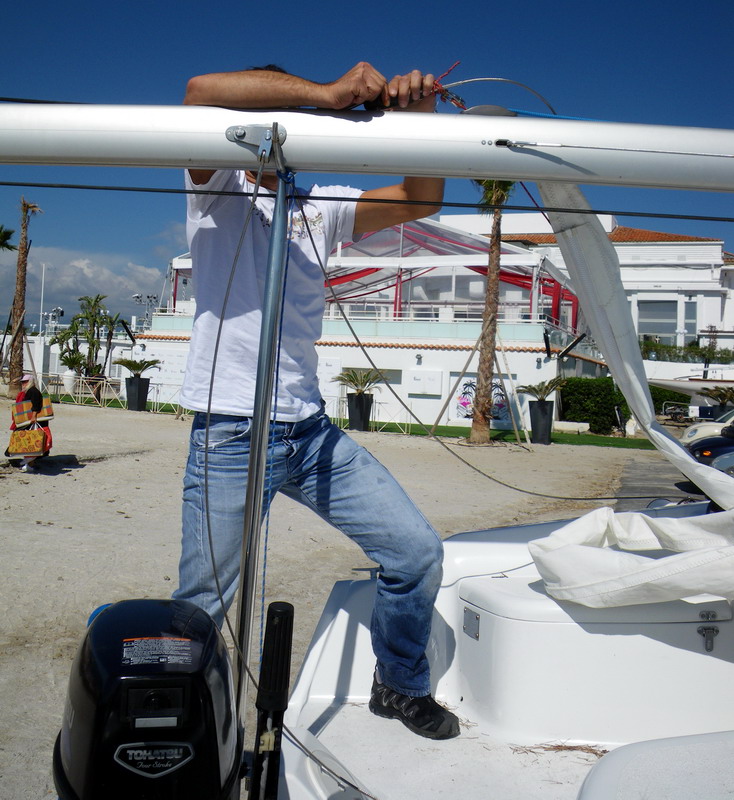

On détache le mat fixé sur la potence de la remorque à l'avant, au niveau du pied de mat au milieu du bateau et sur le porte-mât arrière.

On fixe l'étai avec le foc enroulé sur le mât.

On recule le mât, une personne à chaque extrémité...

En laissant les fixations des bas-haubans en avant de la fourche du porte-mât.

On pousse légèrement le mât jusqu'à accrocher les crochets autours de l'axe de pivotement du pied de mât. Les fixations des bas-haubans viennent pousser contre la fourche du porte-mât ce qui fléchi légèrement. Cela permet de garder une pression qui pousse le mât vers l'avant afin de l'empêcher de sortir du pied de mât. Attention cependant de na pas le faire reculer en s'accrochant dessus sinon il basculera et sa tête percutera le sol… sheepish

Le kit de matage du chantier utilise des pattes de fixation fixées de chaque côté mât à l'aide d'une tige fileté et d'écrous normalement indesserrables… Sauf qu'ils sont partis tous seuls sur mon Astus 22 en cours de navigation (heureusement que ce n'est pas arrivé lors d'un mâtage ou démâtage…). Du coup, je trouve plus sûr de ma servir de la drisse de grand-voile passée autours du mât en formant une boucle, à la hauteur des trous traversés précédemment par la tige fileté.

On fixe à la boucle de la drisse de GV, 2 cordages de 4 mètres de long, à l'aide d'un simple nœud de chaise.

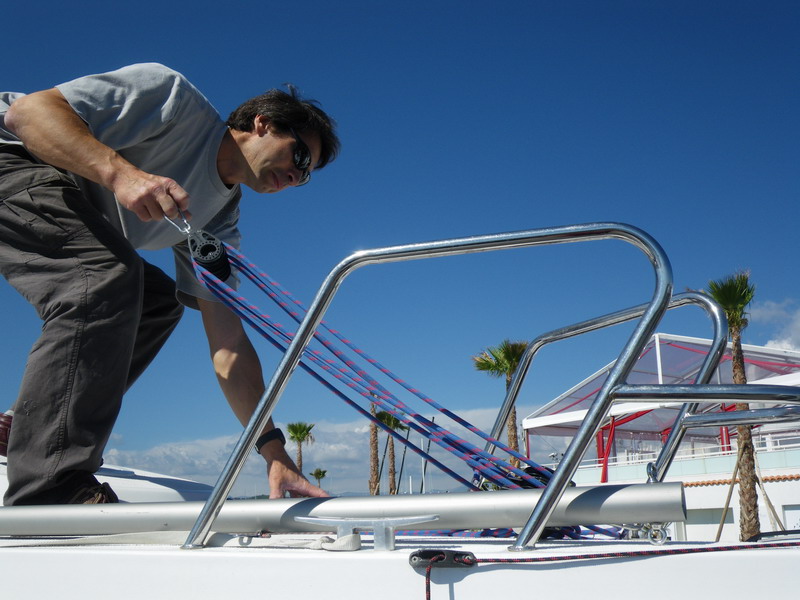

Le cordage passe ensuite dans les chandeliers fixés sur la main courante, de part et d'autre du pied de mât. J'ai monté des chandeliers en inox plus hauts et plus reculés que les fixations fournies d'origine par le chantier afin qu'elles soient parfaitement alignées avec l'axe de pivotement du pied de mât. De cette manière, on peut tendre les 2 cordages latéraux à l'aide du winch et conserver ce réglage bien tendu durant tout le mâtage en bloquant les bouts dans les taquets coinceurs du foc.

On fixe le palan de grand-voile à la cadène de l'étai, à l'étrave, puis on l'étire au maximum.

On fixe l'extrémité du palan au bout du long tube alu du kit de matage et l'on frappe l'extrémité de la drisse de spi de l'autre côté. Le tube est ensuite glissé entre les "joues" du pied de mât. La drisse de spi est tendue puis fixée au taquet sur le mât.

Avant de hisser le mât, s'assurer que le foc avec l'étai passe bien à l'extérieur des haubans et barre de flèche (il ne doit surtout pas passer entre le hauban et la barre de flèche).

Attacher sommairement le foc au pied du mât pour éviter balance sur un côté.

Passer les bas-haubans à l'intérieur des winchs, sur le rouf, sinon, ils ne manqueront pas de venir se coincer contre les taquets coinceurs d'emmagasineur.

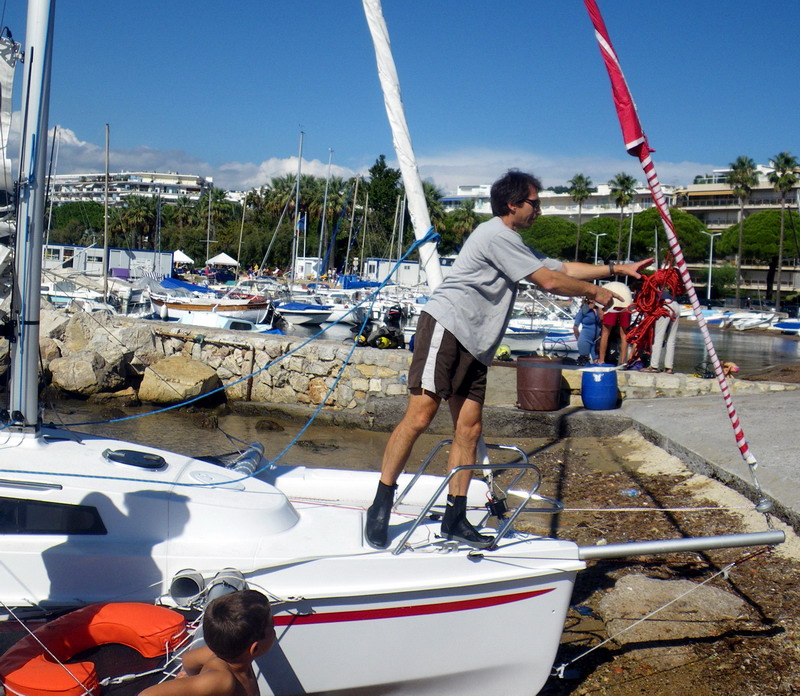

Tirer sur l'écoute du palan pour hisser le mât.

En cas de vent latéral ou de remorque en devers, je conseille de laisser une personne au pied du mât et qui pourra tirer sur l'un ou l'autre des bouts de maintien latéral pour remettre le mât dans l'axe si besoin.

S'assurer pendant le matage que les haubans ne viennent pas se coincer dans le moteur, autours des flotteurs, dans les taquets d'amarrage ou ailleurs…

Une fois le mât dressé, assurer l'écoute de grand-voile qui le retient autours d'un taquet d'amarrage.

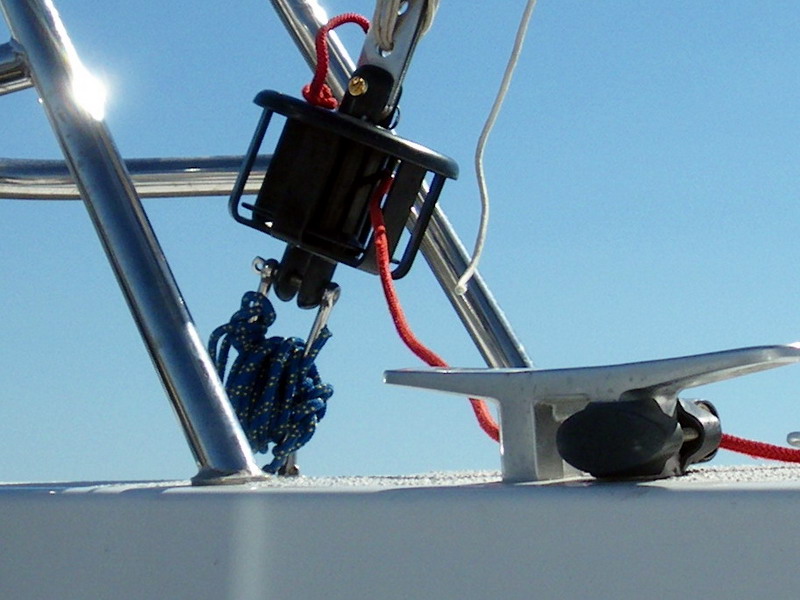

Réaliser un palan avec un bout pour fixer l'emmagasineur du foc à la cadène. Attention de placer les demi-clés d'arret en dessous du nœud de chaise pour éviter qu'elles ne viennent glisser et se coincer contre la manille ce qui rendrait leur dénouage difficile.

Une fois les demi-clés d'arrêt réalisées, utiliser la longueur du bout restant pour doubler par-dessus l'amarrage. Cela permet de protéger le palan principal d'un coup tranchant et, si celui-ci était usé et venait à céder, on profite d'un second amarrage de secours.

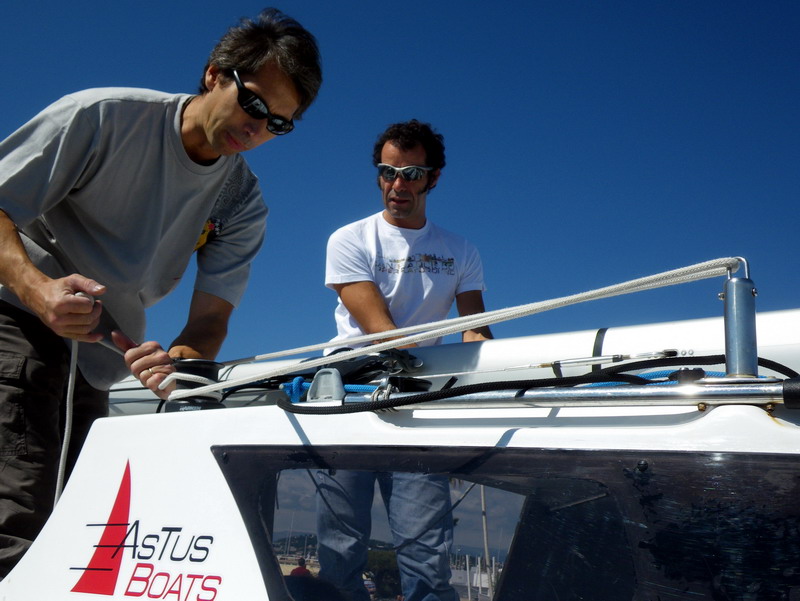

Passer le bout de l'emmagasineur dans le filoir pour qu'il ait un angle de tire à 90 degrés l'axe de rotation de l'étai, puis le passer dans le taquet coinceur à l'arrière du rouf.

Pour éviter qu'il ne se fatigue prématurément, le foc a été roulé "peu serré". Il faut donc l'enrouler de nouveau serré en effectuant des tours avec les écoutes (sinon, on manquera de tours dans l'emmagasineur pour le rouler complètement en navigation).

Passer les écoutes du foc dans leur poulie fixée sur la main courante du rouf.

On peut ranger les bouts latéraux qui ont servi à maintenir le mât et défaire la drisse de GV passée en boucle autours du mât.

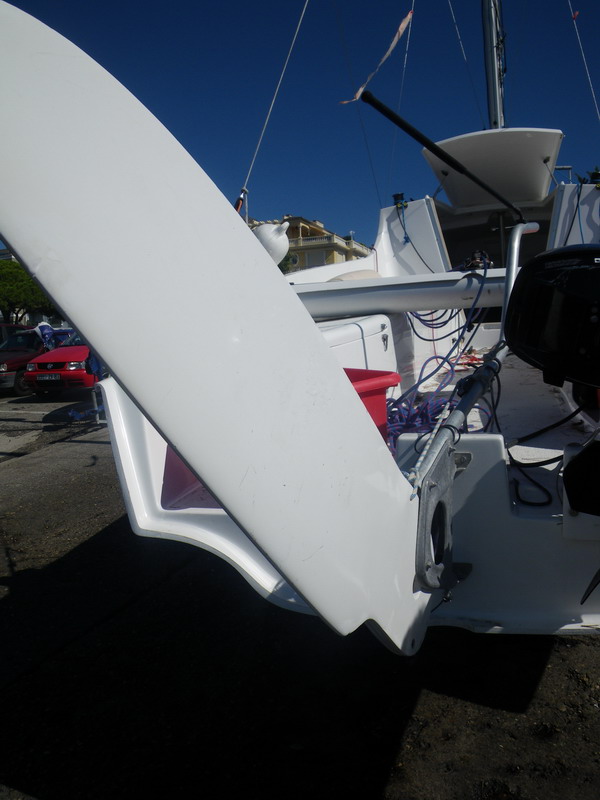

La barre du kit de matage et le support de mât peuvent être retirés et rangés dan la voiture. Le safran est installé (poser l'extrémité de la pelle du safran sur le pied pour éviter qu'elle ne s'abîme sur le bitume).



S'il y a la place sur la mise à l'eau, sortir les flotteurs en les soulevant pour qu'ils frottent le moins possible dans les tubes. Si l'on est seul, il faut se placer au niveau du pied de mat. Si l'on est 2, chacun se place à une extrémité du flotteur et on le sort progressivement par déplacement de 10 cm.

Si c'est dur, ne pas forcer. Regarder ce qui peut coincer : clavette non retirée, hauban tendu, bout de martingale enroulé autours de l'extrémité de la poutre, transfilage du trampoline non desserré… ou force de traction exercée au mauvais endroit.

Aligner la pièce en PVC gris avec l'extrémité de la poutre centrale puis remettre les clavettes.

Tendre le trampoline via le transfilage sur la poutre.

Attention. Lorsque les flotteurs sont écartés, le trimaran n'est pas très stable sur sa remorque. Eviter de monter dessus (ou alors, faire attention de reste sur l'axe longitudinal). S'il y a un vent fort latéral, une personne doit rester près d'un flotteur pour le soutenir ou appuyer dessus afin de maintenir le voilier à l'horizontal.

Reculer la remorque jusqu'à ce que le bas des pneus touche l'eau.

Retirer le système permettant de "casser" la remorque.

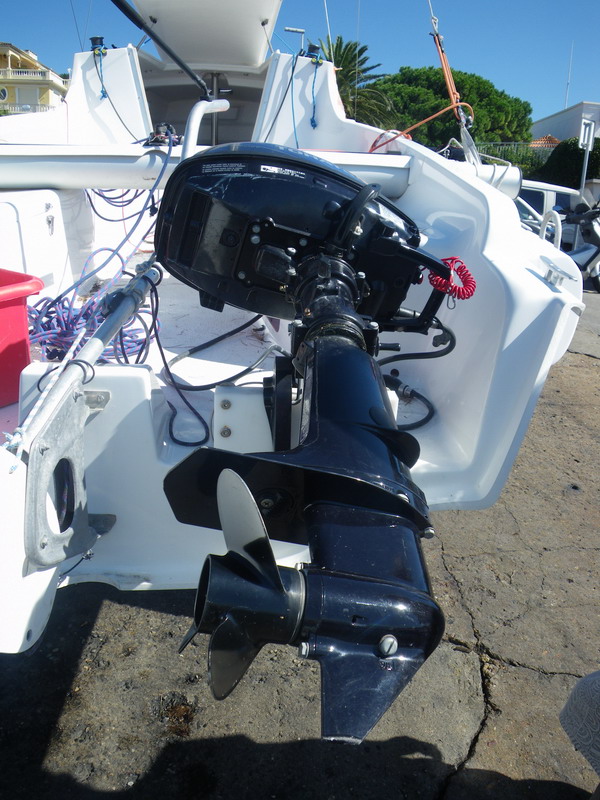

Avant la mise à l'eau, penser à remonter et bloquer :

  • le safran
  • le moteur
  • les 2 dérives

Débloquer le treuil et mouliner pour laisser le bateau descendre. Une fois à mi chemin, on peut lâcher le treuil tout en s'éloignant pour ne pas être blessé par la manivelle qui va tourner rapidement. Arrivé en bout de remorque, la bateau va ralentir de lui-même.

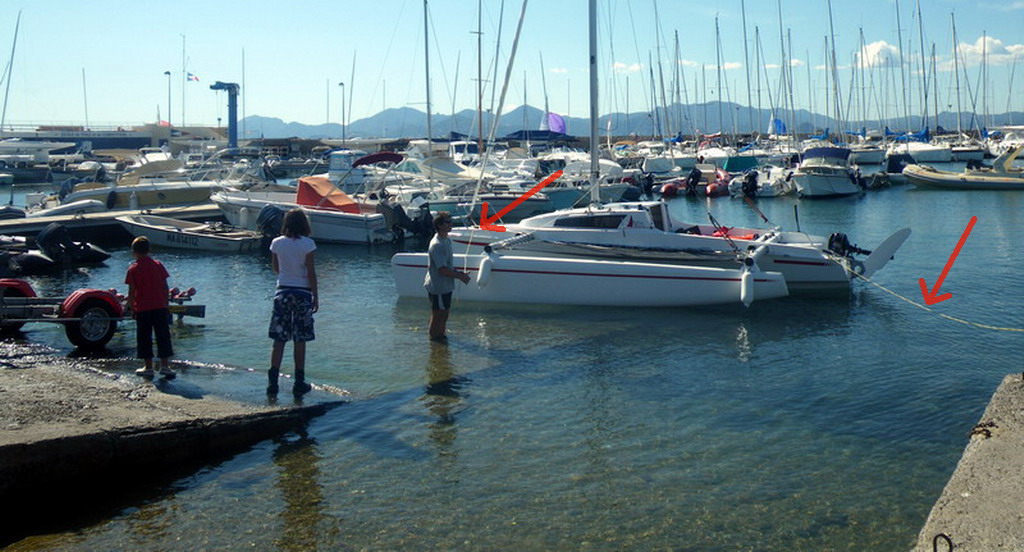

Attention aux gamelles douloureuses sur les cales glissante. Le bateau est léger sur l'eau et peut enfoncé. Il est donc facile à manipuler à la main mais est également très sensible au vent. Prévoir une amarre avant et une amarre arrière pour le manipuler plus aisément.

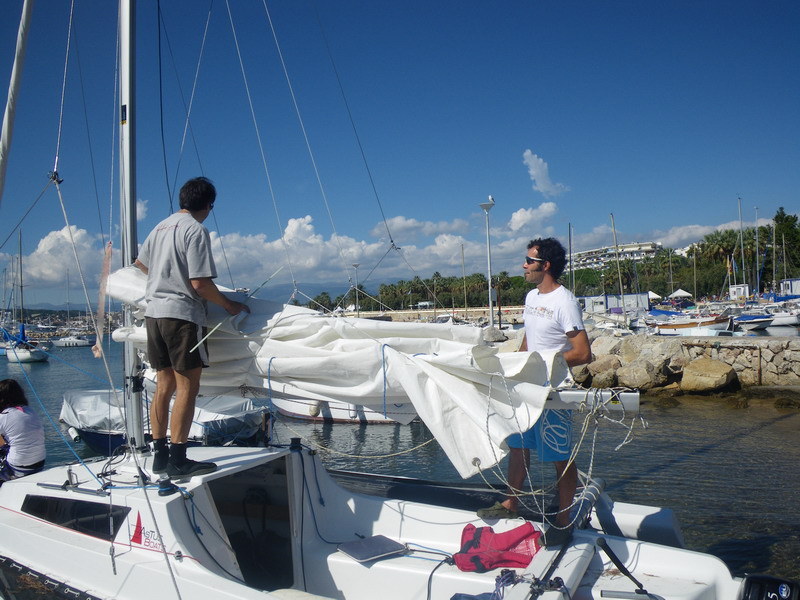

Sortir la grand-voile de la cabine et la dérouler sur un trampoline en faisant attention de mettre les chariots de lattes vers l'avant.

Fixer la bome sur son vis de mulet puis fixer le point d'amure de la GV dessus à l'aide de la manille.

Dévisser la molette de la plaque obstruant la gorge du mat puis insérer les coulisseaux en commençant par la têtière et prenant garde qu'ils soient dans le bon sens. Obstruer de nouveau la gorge du mat avec la plaque et sa molette de serrage pour éviter que les coulisseaux puissent ressortir.

Installer ensuite les lazy-jack puis le palan d'écoute.

Si possible, beacher l'Astus 22 par l'avant afin d'installer le gennaker confortablement. Sortir le bout-dehors et l'encastrer dans sa position nominale puis tendre la sous-barbe.

Hisser le gennaker (pas complètement) puis fixer son emmagasineur à l'extrémité du bout-dehors. Reprendre la tension de la drisse du gennaker. Récupérer les écoutes du gennaker et fixer les poulies au milieu des poutres arrières.

Larguer les amarres… et profiter du spectacle !

Timming

A deux personnes, sans traîner mais sans courir, compter environ :

  • 1/4 d'heure pour dessangler le bateau, retirer la plaque et le mâter.
  • 1/4 d'heure pour déployer les flotteurs, tendre les trampolines, mettre le bateau à l'eau et l'amarrer
  • 1/4 d'heure pour installer la grand-voile, les lazy-jack et le gennaker
